衡量機械零件的質量，除了使用影像測量儀等檢測設備在加工時進行精度測試外，表面質量也是一個的關鍵的評判指標。加工表面質量是機器零件在加工后的表面層狀態，這個狀態對于設備會產生很大的影響。我們經常可以看到由于其零件的工作性能逐漸變壞，以致不能繼續使用，有時甚至會突然損壞。因此表面質量視覺檢測方案顯得尤為重要。
在高反光面、高精度的產品表面3D視覺檢測時，傳統的表面質量測量方式需要在工件表面噴上一層碳粉來確保表面燈光一致，這種操作方式不僅環境污染，而且對操作人員存在一定的安全隱患。采用激光及普通影像測量儀方式，無法檢測的劃傷、凹痕的深度和寬度、小倒角等元素。
Gelscan掃描儀
為了實現高效高精度產品表面質量檢測目標，七海測量推出GelScan手持式3D掃描儀通過涂有一層特殊涂層的硅膠片壓在物體表面，硅膠涂層變形與被測物體貼合，安裝在另一側的相機在特制光源下記錄照片，通過計算機視覺算法分析生成表面3D輪廓來測量數據結果，解決傳統視覺檢測方法對不同材質工件的檢測需要更換不同光源和高度等多個痛點及影像測量儀等設備無法檢測凹坑等痛點，表面形貌3D測量高分辨率低至0.25微米。
方案優勢
●快速測量：輕輕一按，在經過幾秒后，即可獲得產品表面的3D 形貌，軟件實時顯示測量結果，可快速導出結果報表。
● 簡易操作：GelScan手持式3D掃描儀具有高集成度和便攜性，新手無需專門培訓，即刻上手。輕巧的結構設計，方便移動測量，解決各種大尺寸復雜產品的現場測量難題。
● 優越性能：微小缺陷檢測靈敏度高、分辨率高、精度高，XY 精度可達1.73um ，Z軸可達到0.25um。
● 產品配置：硅膠由硅膠墊與底座構成，特殊涂層能讓被測物體所拍攝出來的照片的反光效果一致，有助于分析工件的表面質量。
● 兼容性高：不受測量材質影響，各種材料的3D 表面特征均可檢測，包括各種高反光，透明的材料，無需重新調節。
應用場景廣泛
單個相機通過光度立體技術解決3D表面問題，可更換不同鏡頭，適用不同場所角的測量，高度差，曲面變化的平滑度等。

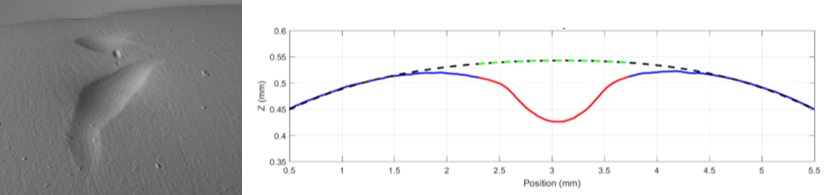

檢測劃痕高度差

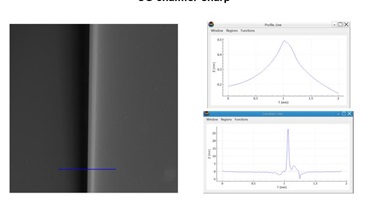

生成表面3D 輪廓，檢測倒角

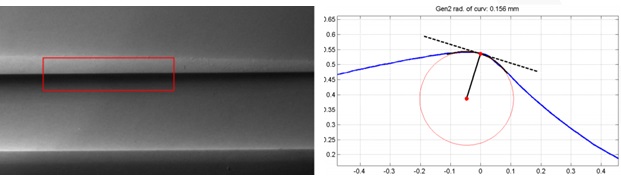

檢測小R角的半徑

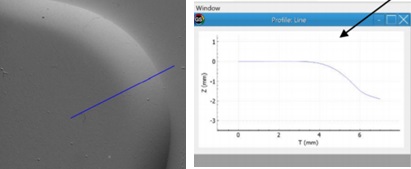

檢測輪廓
凹坑
GelScan掃描儀能為各種結構復雜，要求*的零件提供一種操作方便、低成本快速檢測表面質量檢測方式，保證產品質量滿足質量標準要求。實現工件外觀表面質量檢測，生產線在線檢測無縫對接，具有實時性、準確性、可靠性、實用性等特點。
